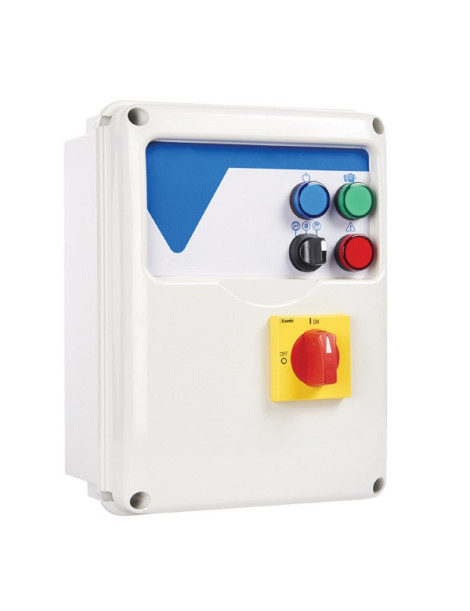

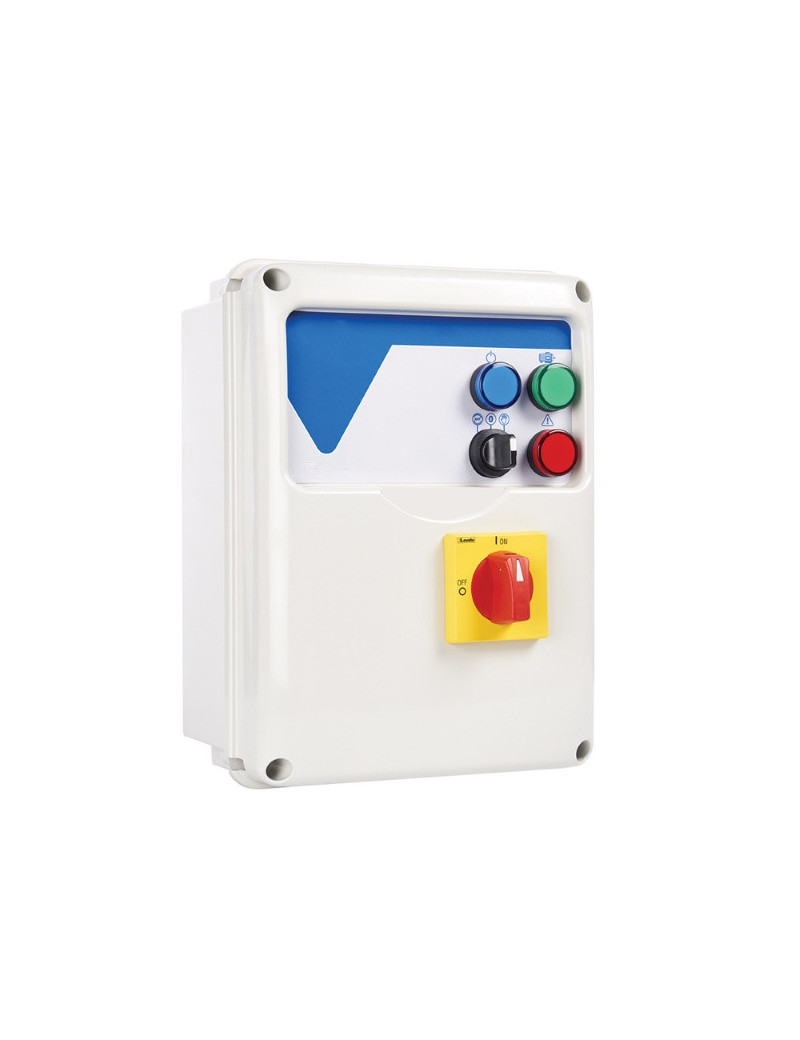

QUADRO ELETTRICO AVVIAMENTO DIRETTO

Quadro Trifase per 1 Motore

Questo pannello elettrico consente il collegamento di un motore elettrico Trifase a 400 volt
Presente due modalità di avviamento del motore: a scelta AUTOMATICO o MANUALE
• Con l'opzione "Manuale" selezionata: il motore si attiverà immediatamente
• Con l'opzione "Zero" selezionata: il motore rimarrà in stato di riposo
• Con l'opzione "Automatico" selezionata: un galleggiante, pressostato pedale o un selettore collegato all'ingresso, potranno far partire il motore alla chiusura del contatto esterno. A disposizione, è presente un ulteriore ingresso in cui possiamo collegare un sistema di emergenza, come un pressostato, un galleggiante o un pulsante d'emergenza per arrestare il motore. Se il motore è sottoposto ad un carico superiore alla sua potenza massima a causa di un'anomalia, una protezione si attiverà, impedendo che il motore si danneggi. Questa protezione dovrà però essere ripristinata manualmente.

Specifiche Tecniche
• Alimentazione 3 ~ 50/60Hz 230V±10%
• Contatti di controllo e circuiti in bassa tensione
• Contatto di avviamento normalmente aperto
• Contatto normalmente aperto per comando di livello/pressione minimo
• Selettore Automatico-0-Manuale (stabile)
• Led blu per indicare la presenza di rete
• Led verde indicatore di motore attivo
• Led rosso di allarme per motore in sovraccarico
• Contattore di linea in AC3
• Relè termico di sovraccarico ripristinabile internamente
• Fusibili di protezione per ausiliari e motore
• Sezionatore generale con bloccoporta
• Temperatura ambiente di lavoro: -5/+40 °C
