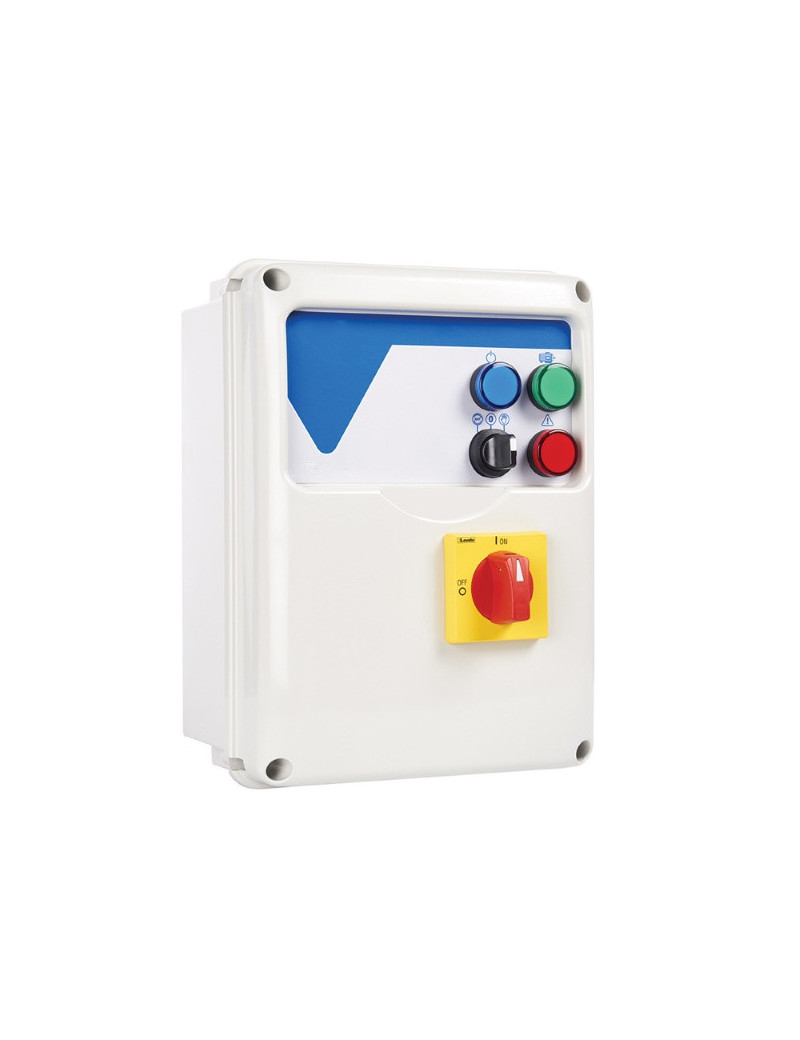

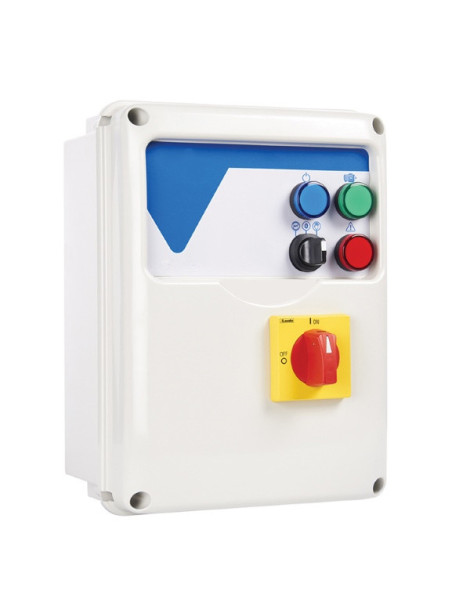

QUADRO ELETTRICO AVVIAMENTO DIRETTO

Quadro Monofase per 1 Motore

Questo pannello di controllo permette di collegare un motore elettrico monofase 230 volt.
L'avviamento del motore può essere effettuato in due modalità: AUTOMATICO O MANUALE.
• In modalità Manuale: il motore si avvia immediatamente.
• Quando il selettore è a zero: il motore rimane fermo.
• In modalità automatica: collegando all'ingresso del pannello un galleggiante, un pressostato, un pedale o un selettore, il motore si avvierà alla chiusura del contatto esterno.
È anche disponibile un ulteriore ingresso dove si può collegare un dispositivo di emergenza, pressostato, galleggiante o pulsante di emergenza per arrestare il motore. Se il motore dovesse sforzare oltre la sua potenza a causa di un'anomalia, interverrà una protezione per evitare che il motore si danneggi. Questa protezione deve essere ripristinata manualmente.

Specifiche
• Alimentazione: 1 ~ 50/60Hz 230V±10%
• Ingressi e circuiti di comando a bassa tensione
• Ingresso normalmente aperto per comando di avviamento
• Ingresso normalmente aperto per comando di livello/pressione minima
• Selettore Automatico•0•Manuale (stabile)
• Led blu di presenza rete
• Led verde di motore attivo
• Led rosso di allarme motore in sovraccarico
• Contattore di linea in AC3
• Relè termico di sovraccarico ripristinabile internamente
• Protezione ausiliari e motore con fusibili
• Sezionatore generale con bloccaporta
• Custodia in ABS per modelli fino a 15Hp, metallica per modelli da 20Hp a 50Hp con protezione IP55
• Temperatura ambiente: •5/+40 °C
• Condensatore non incluso nel pannello, acquistabile separatamente
