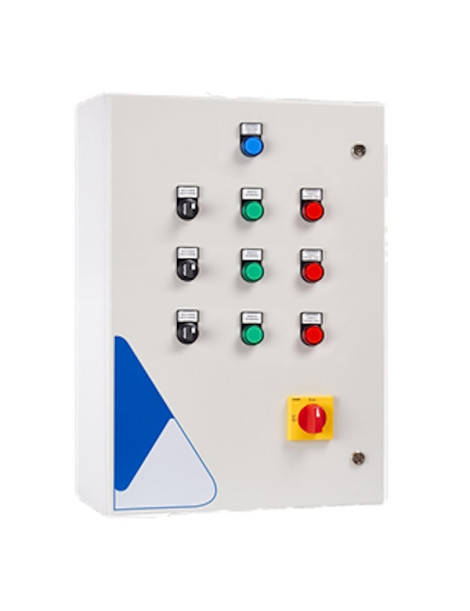

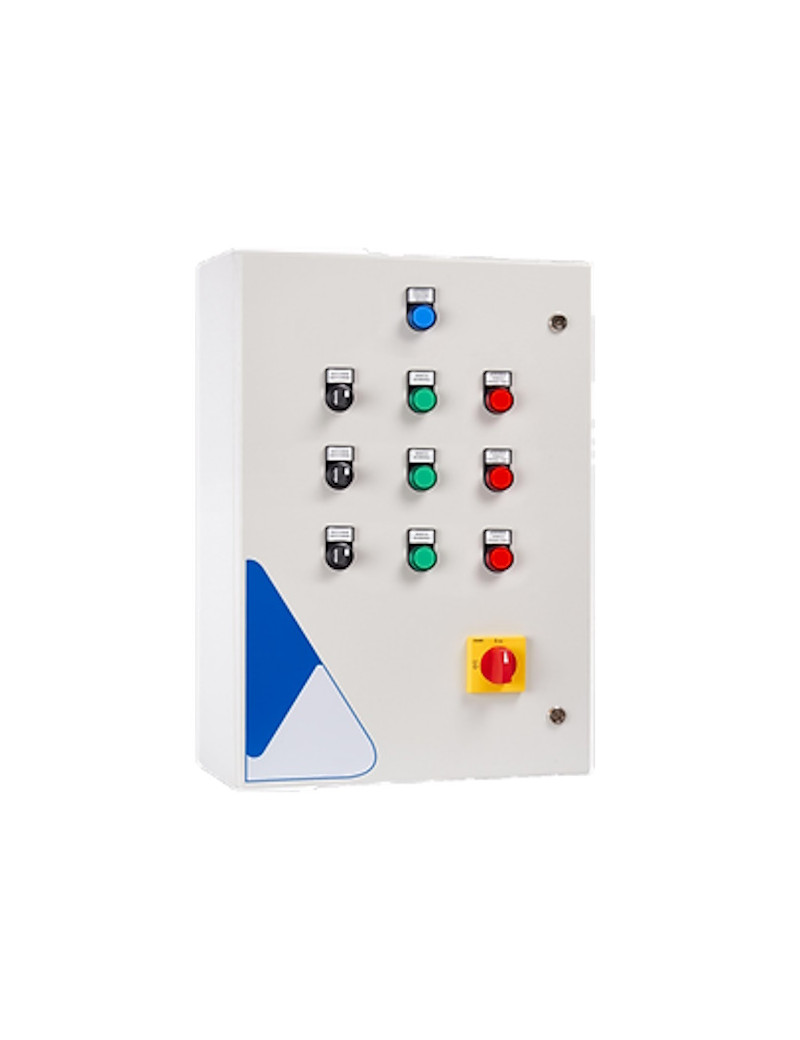

QUADRO ELETTRICO AVVIAMENTO DIRETTO MONOFASE
Quadro per 3 Motori
Pannelli di controllo elettronici ideali per l'avviamento di pompe sommerse di piccole dimensioni, pompe per pozzi o per sistemi di incremento della pressione con pompe di superficie.
Questi pannelli sono alloggiati in contenitori di plastica o di metallo con grado minimo di protezione IP55. Ogni pannello è dotato di indicatori luminosi di presenza di tensione, intervento termico e funzionamento del motore, un selettore manuale o automatico, un interruttore generale con blocco porta. Una morsettiera consente quindi il collegamento a utenze e comandi esterni, quali pressostati, galleggianti, ecc. L'alimentazione del pannello elettrico avviene direttamente dalla rete, che comporta:
• L'avviamento avviene a piena tensione e frequenza costante
• Alta coppia di avviamento
• Tempi di accelerazione mediamente molto ridotti.
CARATTERISTICHE GENERALI
Alimentazione 1 ~ 50 / 60Hz 230V ± 10% (monofase)
Trasformatore 24 Vac per circuito ausiliario;
Ingressi e circuiti di comando in bassa tensione;
Protezione ausiliaria e del motore con fusibili;
Interruttore generale con blocco porta;
Temperatura ambiente: -5 / + 40 ° C;
Umidità relativa 50% a 40 ° C (non condensa).
PANNELLI MONOFASE CON AVVIAMENTO DIRETTO PER 3 MOTORI
| Modello |
Gamma (A) |
Altezza |
Lunghezza |
Larghezza |
Materiale |
Peso |
| 0,37 kW - 0,5 HP |
4,2 - 5,7 |
500 |
400 |
240 |
Metallo |
7 |
| 0,55 kW - 0,75 HP |
5,7 - 7,6 |
500 |
400 |
240 |
Metallo |
7 |
| 0,75 kW - 1 HP |
7,6 - 9 |
500 |
400 |
240 |
Metallo |
7 |
| 1,1 kW - 1,5 HP |
10 - 12 |
500 |
400 |
240 |
Metallo |
8 |
| 1,5 kW - 2,2 HP |
13 - 16 |
500 |
400 |
240 |
Metallo |
8,5 |
| 2,2 kW - 3 HP |
16 - 20 |
500 |
400 |
240 |
Metallo |
9 |
Per qualsiasi ulteriore informazione o necessità specifica contattaci
