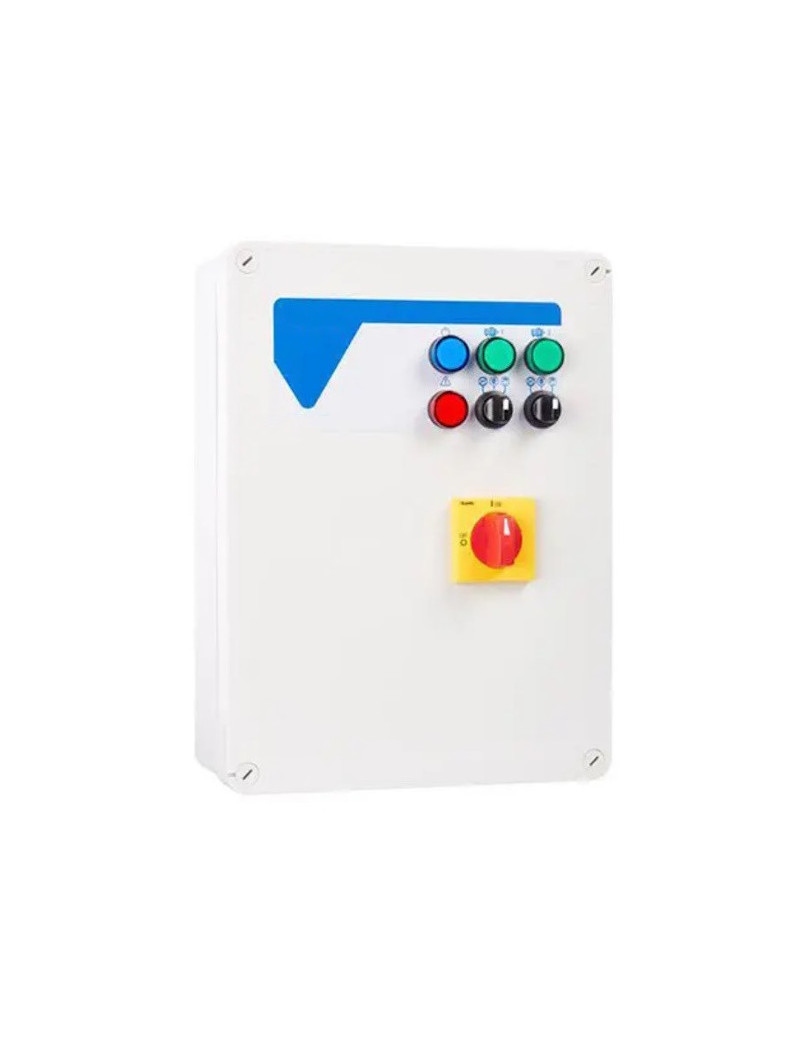

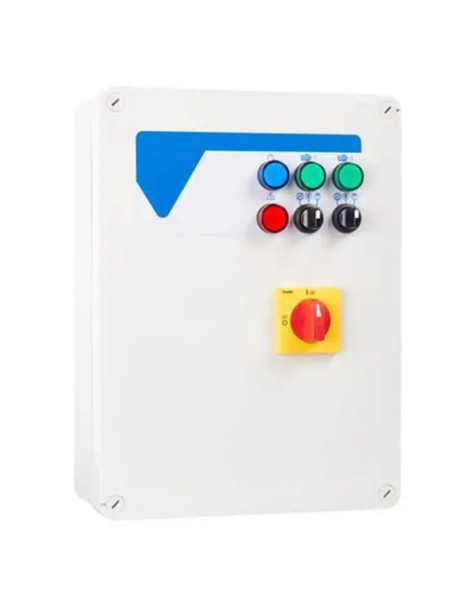

QUADRO ELETTRICO PER 2 MOTORI
400 VOLT TRIFASE AVVIAMENTO DIRETTO

Il presente pannello di controllo elettrico è in grado di controllare due motori elettrici trifase da 400 volt. La scelta del modello si basa sulla potenza indicata alla sommità della pagina.
È possibile avviare i motori in due modalità, AUTOMATICO o MANUALE:

• In modalità Manuale: il motore avvia immediatamente;
• Con il selettore a zero: il motore rimane fermo;
• In modalità automatica: avviando l'ingresso del pannello a un float, pressostato, pedale o selettore, questi avvieranno al momento della chiusura del contatto esterno; è disponibile anche un ulteriore ingresso nel quale è possibile connettere un'emergenza, pressostato, float o pulsante di emergenza per fermare il motore. Nel caso in cui il motore dovrebbe forzare oltre la sua potenza a causa di un'anomalia, interverrà un meccanismo di protezione, che impedisce al motore di bruciare, che dovrà essere ripristinato manualmente.

Caratteristiche tecniche:
• Alimentazione 3 ~ 50/60Hz 400V±10%;
• Doppio ingresso e circuiti di comando a bassa tensione;
• Doppio ingresso normalmente aperto per comando di avviamento;
• Doppio ingresso normalmente aperto per comando di minimo livello/pressione
• Doppio selettore Automatico-0-Manuale (stabile);
• Led blu di presenza rete;
• Doppio led verde di indicazione di motore attivo;
• Led rosso di allarme di sovraccarico motore;
• Doppio contattore di linea in AC3;
• Doppio relè termico di sovraccarico riconfigurabile internamente;
• Protezione ausiliari e motore con fusibili;
• Sezionatore generale con blocco porta;
• Temperatura ambiente: -5/+40 °C;

Per modifiche o personalizzazioni CONTATTACI
