PANNELLO DI CONTROLLO E PROTEZIONE ELETTRICO PER 1 MOTORE O POMPA 400 VOLT TRIFASE CON AVVIAMENTO DIRETTO
PANNELLO CON SCHEDA ELETTRONICA DA 15 kW - 20 HP

Questo pannello di controllo elettrico può essere connesso a un motore elettrico o una pompa trifase fino a 15 kWL'avvio del motore può essere impostato in due modalità: AUTOMATICO o MANUALE
- Modalità Manuale: il motore sarà attivato immediatamente
- Modalità Zero: il motore rimarrà inattivo
- Modalità Automatica: connettendo un galleggiante, un pressostato o un selettore all'ingresso del pannello, il motore si avvierà all'attivazione del contatto esterno. È possibile utilizzare anche delle sonde di livello per il monitoraggio della presenza del liquido. Invertendo la funzione, le sonde di livello possono essere impiegate per controllare il livello del liquido da pompare (questa funzione è disponibile esclusivamente per modelli con un solo motore).
In caso di sforzo eccessivo del motore, dovuto ad un'anomalia, una protezione elettronica regolabile interverrà per prevenire il surriscaldamento del motore.

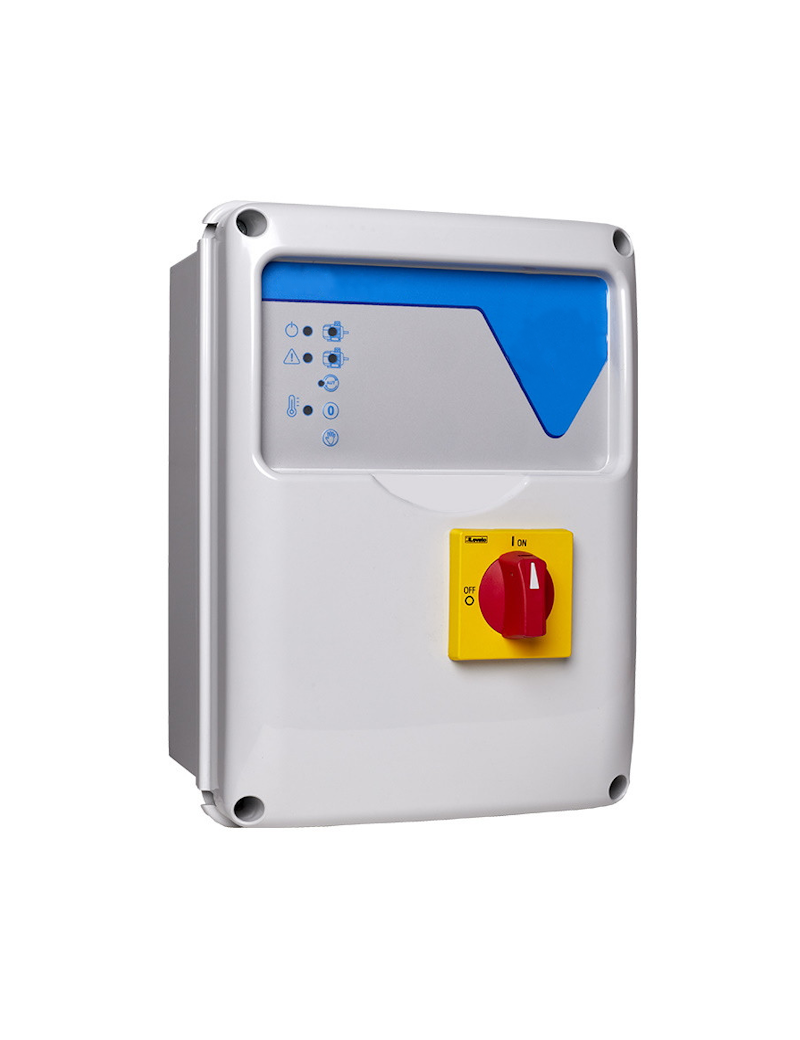

Il modello SMART1 dispone dell'abilità di controllare le pompe monofase con l'ausilio di un relè di potenza, e le pompe trifase mediante contattori. Un sistema di controllo elettronico avanzato si occupa di proteggere l'elettropompa da eventuali sovracorrenti. Il pannello di controllo è alloggiato in una cassa in materiale ABS, con guarnizione unibody e predisposizioni per il montaggio a parete, che mantengono invariato il grado di protezione del pannello elettrico.Il sinottico dotato di comandi a pulsanti touch e luci di segnalazione, è inserito in una rientranza apposta per proteggerlo da eventuali impatti. L'installazione è facilitata dalla presenza di una serie di pressacavi antistrappo. Inoltre, l'interruttore generale con blocco porta ci garantisce la possibilità di aprire il pannello senza tensione all'interno dello stesso.Tutti i modelli della serie SMART sono dotati di una uscita con contatti puliti, utili per la segnalazione di eventuali allarmi, come sovraccarico, funzionamento a secco, livello minimo. Questa uscita può essere collegata a un "unit alarm" o a qualsiasi sistema di allarme, con o senza GSM.Al fine di garantire un prodotto di alta qualità e funzionalità, tutti i nostri pannelli elettrici vengono sottoposti a test e collaudi per ciascuna funzione durante il processo di produzione. Questi test includono il controllo di pompe monofase e trifase, la simulazione di marcia a secco, la verifica della mancanza di sequenza di fasi, il controllo della pressione del gruppo di pressurizzazione e molti altri.

Dettagli Tecnici:

• Alimentazione monofase 50/60Hz 230V±10% (Modello SMART1-Mono);
• Alimentazione trifase 50/60Hz 400V±10% (Modello SMART1-Tri);
• Ingressi e circuiti di comando in bassa tensione;
• Ingresso configurabile normalmente aperto per comando di avviamento;
• Relè per il controllo del livello per 3 sonde unipolari;
• Pulsantiera per la selezione del tipo di funzionamento: automatico, manuale (temperaneo), Spento/Reset;
• Dip-switch per l'impostazione del funzionamento delle sonde in modalità Riempimento/Svuotamento;
• Sensibilità delle sonde regolabile;
• Led di segnalazione: presenza di rete (verde), modalità automatica attivata (verde), motore attivo (verde), allarme livello (rosso), allarme sovraccarico motore (rosso);
• Controllo elettronico regolabile per sovraccarico del motore;
• Protezione dei circuiti ausiliari e del motore mediante fusibili;
• Uscita per allarme (comando-resistivo-no-nc);
• Interruttore generale con blocco porta;
• Possibilità di inserimento condensatore di marcia (opzionale);
• Scocca in ABS, IP55;
• Temperatura ambiente: da -5 a +40 °C;
• Umidità relativa: 50% a 40 °C (senza condensa).
• Il condensatore non è incluso, ma può essere acquistato separatamente in fondo a questa pagina
