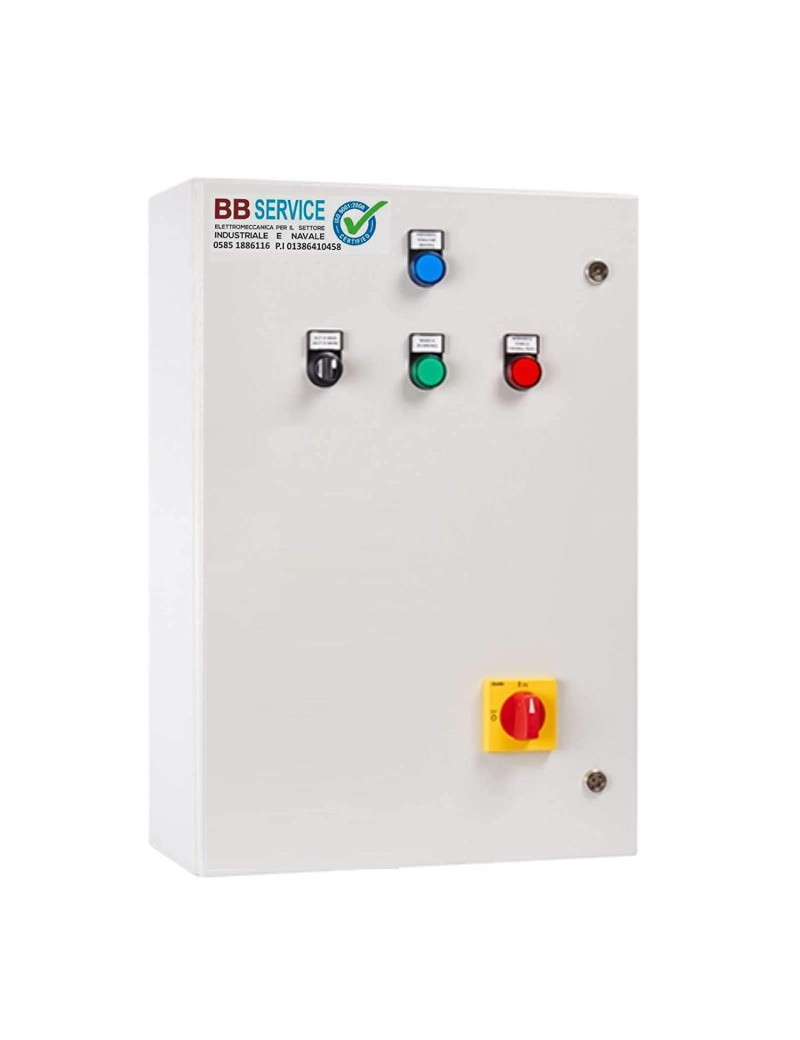

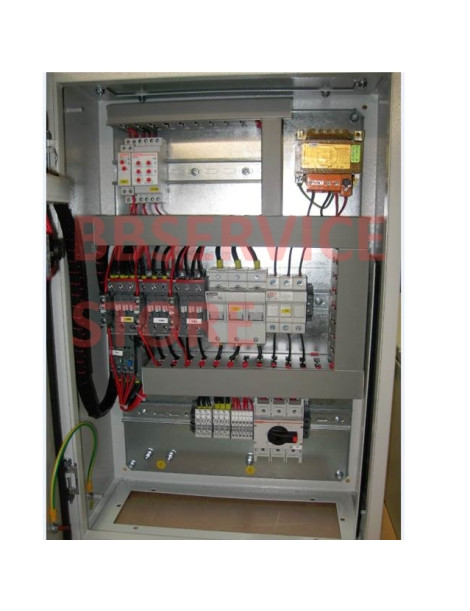

PANNELLO DI CONTROLLO E PROTEZIONE PER UN MOTORE ELETTRICO400 VOLT TRIFASE
TECNICA DI AVVIAMENTO STELLA TRIANGOLO 75 kW - 100 HP

(Scegliere le dimensioni del pannello dalla parte superiore della pagina)

Questo pannello elettrico STELLA TRIANGOLO può essere collegato a un motore elettrico o a una pompa bifase 400 Volt capace di erogare fino a 75 kW.
Il motore può essere avviato in due modalità: AUTOMATICA o MANUALE.

Caratteristiche
• Alimentazione trifase 400V±10% a 50/60Hz; • Ingressi e circuiti di comando a bassa tensione; • Ingresso normally open (NO) per segnale di avviamento; • Ingresso NO per segnale di livello/pressione minima; • Selettore Automatico-0-Manuale: mantenimento del comando selezionato; • Indicatore LED blu di presenza di rete alimentazione; • Indicatore LED verde di funzionamento motore; • Indicatore LED rosso di allarme sovraccarico motore; • Contattori di linea-stella-triangolo conformi alla classe di esercizio AC3; • Protezione termica regolabile internamente contro sovraccarico; • Timer stella-triangolo regolabile integrato; • Protezioni ausiliari e motore con fusibili; • Sezionatore generale con blocco della porta; • Box in ABS per modello fino a 15Hp e in metallo per modello da 20Hp, resistenza IP55; • Gamma di temperatura ambiente: -5/+40 °C; • Umidità relativa inferiore al 50% a 40 °C (senza condensa).

PANNELLI DI CONTROLLO STELLA-TRIANGOLO PER UN MOTORE

I pannelli possono essere personalizzati in base alle specifiche esigenze del cliente.Contattateci.
