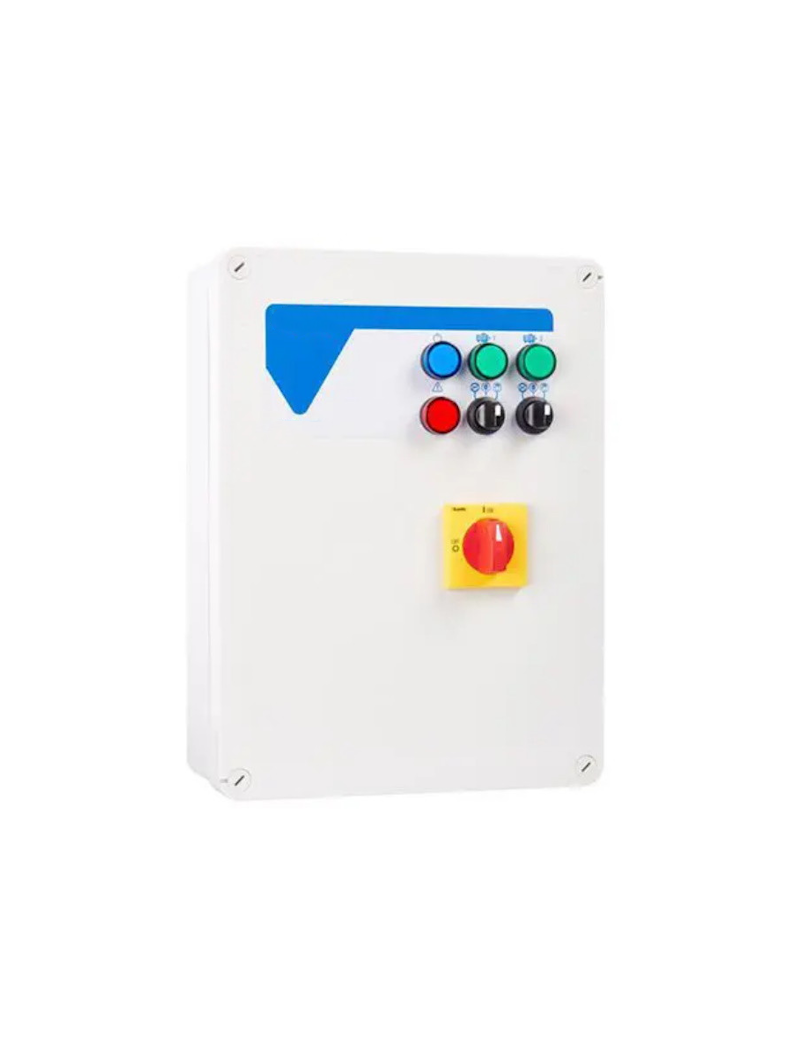

PANNELLO DI CONTROLLO E PROTEZIONE ELETTRICO PER 2 MOTORI
400 VOLT TRIFASE, AVVIAMENTO DIRETTO 1,5 kW - 2,2 HP

Il presente pannello di controllo elettrico consente il collegamento di due motori elettrici trifase 400 volt, con potenza da 0,37 a 22 kW. La selezione del modello può avvenire sulla base della potenza specificata all'inizio della pagina.
I motori possono essere avviati in due modi, AUTOMATICO O MANUALE, in funzione della posizione del selettore:
- Posizionando il selettore su Manuale, il motore partirà immediatamente;
- Con il selettore in posizione zero, il motore rimarrà fermo;
- In modalità automatica, il motore partirà alla chiusura del contatto esterno, collegando all'ingresso del pannello un galleggiante, un pressostato, un pedale o un selettore. È inoltre disponibile un ingresso supplementare per un segnale di emergenza, collegabile ad un pressostato, un galleggiante o un pulsante di emergenza, per l'arresto del motore. In caso di sovraccarico del motore a causa di un'anomalia, interverrà una protezione per evitare il surriscaldamento del motore, la quale potrà essere ripristinata manualmente.

Descrizione:
• Alimentazione 3 ~ 50/60Hz 400V±10%;
• Dotato di due ingressi e circuiti di comando in bassa tensione;
• Due ingressi normalmente aperti per comando di avviamento;
• Due ingressi normalmente aperti per comando di minimo livello/pressione;
• Due selettori Automatico-0-Manuale (stabile);
• Indicatore di presenza rete a LED blu;
• Due LED verdi di indicazione motore attivo;
• LED rosso di allarme per sovraccarico motore;
• Due contattori di linea in AC3;
• Due relè termici di sovraccarico, ripristinabili internamente;
• Protezione ausiliari e motore con fusibili;
• Sezionatore generale bloccoporta;
• Contenitore in ABS fino a 15Hp, in metallo da 20Hp a 50Hp, grado di protezione IP55;
• Temperatura ambiente di esercizio: -5/+40 °C;

PANNELLI TRIFASE CON AVVIAMENTO DIRETTO PER DUE MOTORI

Per personalizzazioni o esecuzioni specifiche CONTATTA IL NOSTRO SERVIZIO CLIENTI
