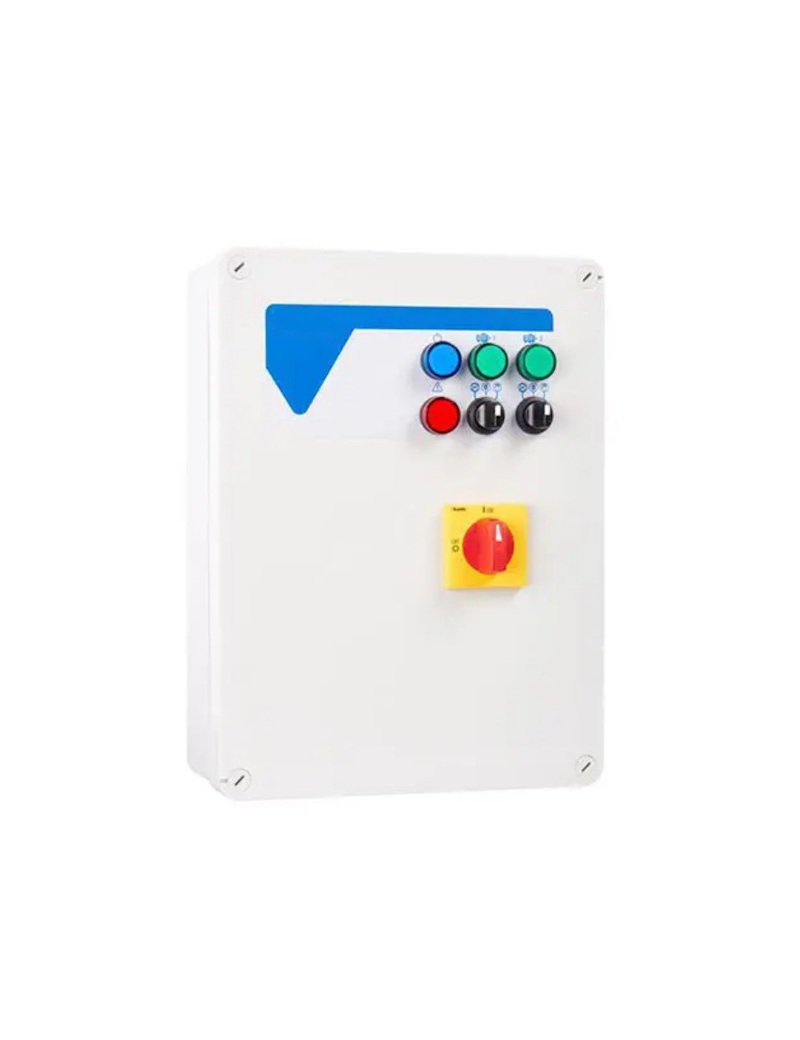

PANNELLO DI CONTROLLO E PROTEZIONE ELETTRICA PER 2 MOTORI

400 VOLT TRIFASE, AVVIAMENTO DIRETTO 1,1 kW - 1,5 HP

Questo pannello di controllo elettrico permette la connessione di due motori elettrici trifase 400 volt con una potenza che varia da 0,37 a 22 kW. Il modello del pannello può essere selezionato in base alla potenza indicata all'inizio della pagina. Il motore può essere avviato in due modalità differenti: AUTOMATICA O MANUALE:

• Con l'interruttore su Manuale: il motore viene avviato immediatamente.
• Con l'interruttore a zero: il motore rimane fermo.
• Con l'interruttore in Automatico: collegando l'ingresso del pannello ad un float, pressostato pedale o un selettore, il motore viene avviato alla chiusura del contatto esterno. È inoltre disponibile un ingresso aggiuntivo dove è possibile collegare un dispositivo di emergenza, primo galleggiante o pulsante di emergenza per arrestare il motore. In caso di anomalia, se il motore dovesse lavorare oltre la sua capacità, interviene una protezione che impedisce al motore di surriscaldarsi e bruciare. Tale protezione può essere ripristinata manualmente.

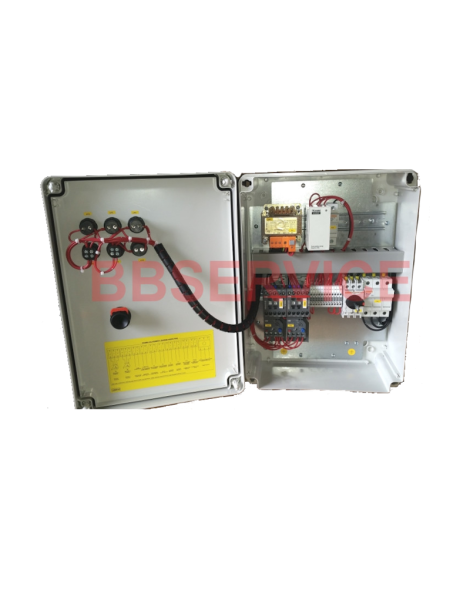

Specifiche:

• Alimentazione 3 ~ 50/60Hz 400V±10%
• 2 ingressi e circuiti di comandi in bassa tensione
• 2 ingressi normalmente aperti per comando di avviamento
• 2 ingressi normalmente aperti per comando di livello minimo/pressione
• 2 selettori Automatico-0-Manuale (stabile)
• Indicatori LED blu di presenza sulla rete
• 2 indicatori LED verdi di motore attivo
• Indicatori LED rossi di allarme motore in sovraccarico
• 2 contattori di linea in AC3
• 2 relè termici di sovraccarico ripristinabili internamente
• Protezione ausiliari e motore con fusibili
• Sezionatore generale bloccoporta
• Cassa in ABS fino a 15Hp, metallica da 20Hp a 50Hp IP55
• Temperatura ambiente: -5/+40 °C

MODULI TRIFASE CON AVVIAMENTO DIRETTO PER 2 MOTORI
