PANNELLO DI CONTROLLO ELETTRICO E DI PROTEZIONE PER 1 MOTORE

400 VOLT TRIFASE AVVIAMENTO DIRETTO 5,5 kW - 7,5 HP

Questo pannello di controllo elettrico è adatto per il collegamento con un motore elettrico Trifase a 400 volt.
Il dispositivo offre due opzioni di avvio: AUTOMATICO e MANUALE.
- In modalità Manuale: il motore si accende immediatamente
- In posizione zero: il motore resta spento
- In modalità automatica: il motore si attiva alla chiusura del contatto esterno, corrispondente al collegamento di un galleggiante, pressostato o selettore nel pannello di controllo.È anche presente un'ulteriore opzione di ingresso per collegare una emergenza, pressostato, galleggiante o pulsante di emergenza per fermare il motore.Nell'eventualità che il motore superi la sua potenza a causa di un'anomalia, si attiverà una protezione per evitare danni al motore, che dovrà essere ripristinata manualmente.

Specifiche
• Alimentazione 3 ~ 50/60Hz 230V±10%
• Il circuito e gli ingressi di comando sono alimentati a bassa tensione.
• Ingresso normalmente aperto per l'avvio.
• Ingresso normalmente aperto per il minimo controllo di livello/pressione.

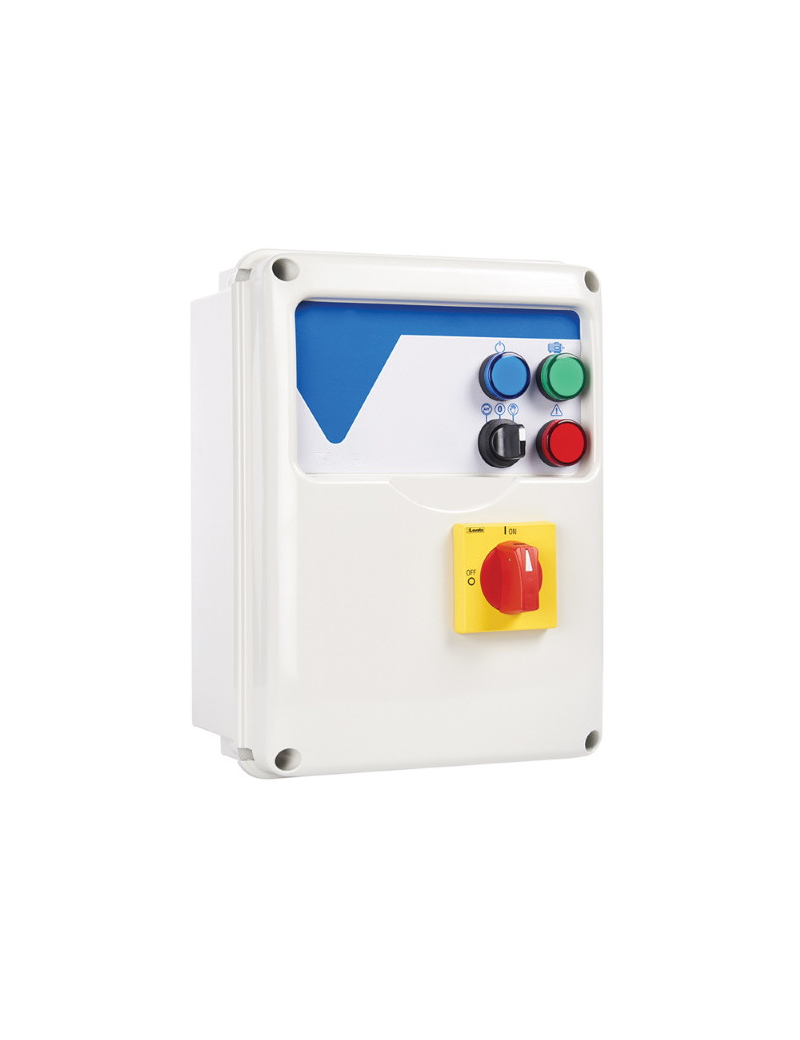

• Selettore Automatico-0-Manuale (stabile).
• Led blu di presenza rete.
• Led verde per indicare l'attività del motore.
• Led rosso di allarme di sovraccarico del motore.
• Contattore di linea in AC3.
• Relè termico di sovraccarico ripristinabile internamente.
• Protezione ausiliaria e motore con fusibili.
• Sezionatore generale con bloccoporta.
• Box ABS fino a 15Hp, metallico da 20Hp a 50Hp con grado di protezione IP55;
• Temperatura ambiente consentita: -5/+40 °C;
