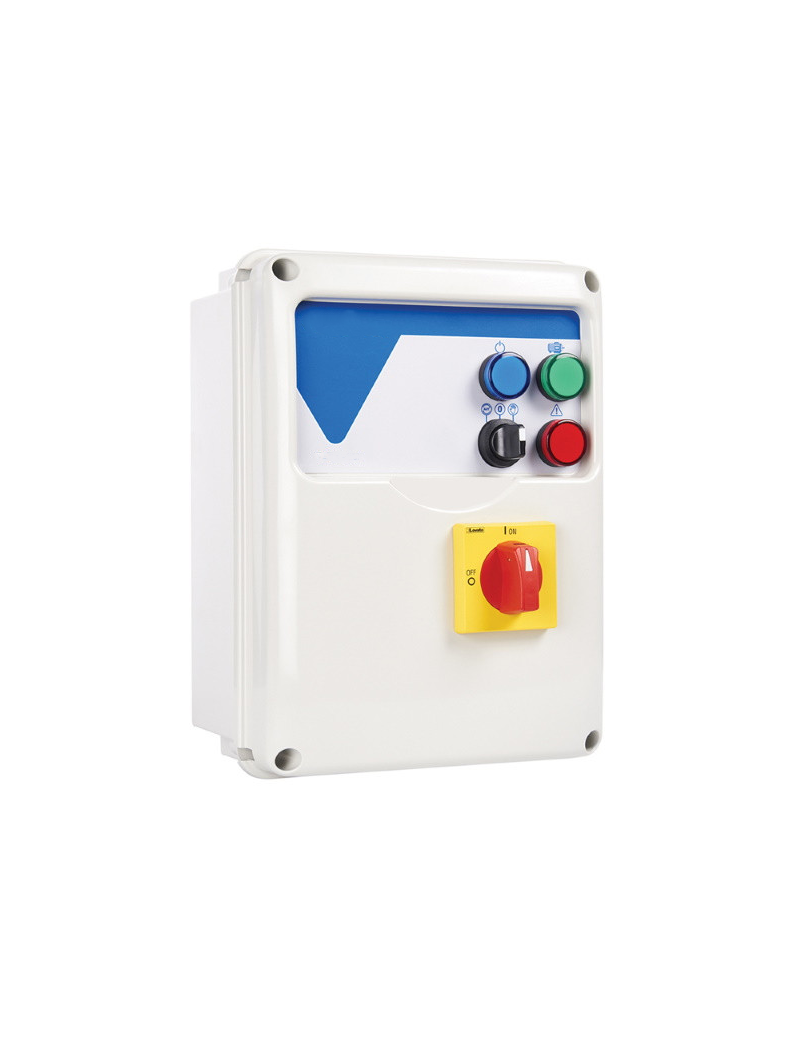

PANNELLO ELETTRICO DI CONTROLLO E SICUREZZA PER UN MOTORE

400 VOLT TRIFASE AVVIAMENTO DIRETTO 9,2 kW - 12,5 HP

Il seguente pannello elettrico permette il collegamento di un motore elettrico trifase a 400 volt
Possiamo configurare l'avviamento del motore in due modalità: AUTOMATICA o MANUALE
- Impostando il selettore su Manuale: il motore avrà un avviamento immediato
- Impostando il selettore a zero: il motore sarà in statico
- Impostando il selettore su automatico: il motore avrà un avviamento all'atto della chiusura di un contatto esterno, come un galleggiante, un pressostato pedale o un selettore. È inoltre possibile collegare una emergenza, pressostato, galleggiante o un pulsante di emergenza per arrestare il motore nel caso in cui vi sia un'interruzione anomala. In caso il motore dovesse lavorare oltre la propria potenza, si attiverà un sistema di protezione che eviterà il danneggiamento del motore, che potrà essere ripristinato manualmente.

Specifiche
\u2022 3 ~ 50/60Hz Potenza 230V ± 10%<\/span>
\u2022 Ingressi e circuiti di comando a bassa tensione;
\u2022 Ingresso normalmente aperto per l'avvio;
\u2022 Ingresso normalmente aperto per comando di minimo livello/pressione;
\u2022 Selettore Automatico-0-Manuale (stabile);
\u2022 Led blu indicante la presenza di rete;
\u2022 Led verde per motore attivo;
\u2022 Led rosso per indicare un sovraccarico del motore;

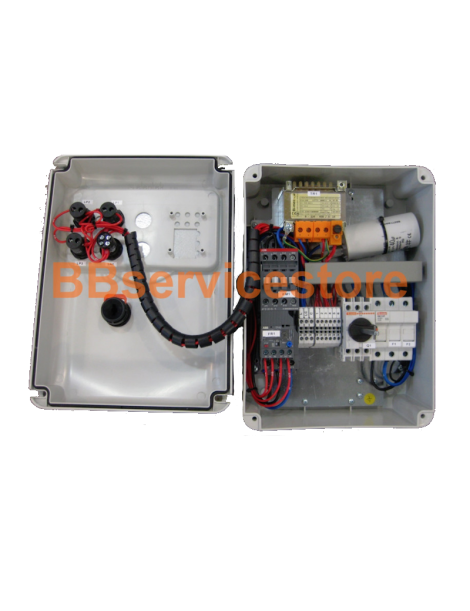

\u2022 Contattore di linea in AC3;
\u2022 Relè termico di sovraccarico ripristinabile internamente;Protezione ausiliari e motore con fusibili;
\u2022 Interruttore generale con blocco porta;
\u2022 Rivestimento in ABS fino a 15Hp, metallico da 20Hp a 50Hp IP55; Temperatura ambiente: -5/+40 °C;
