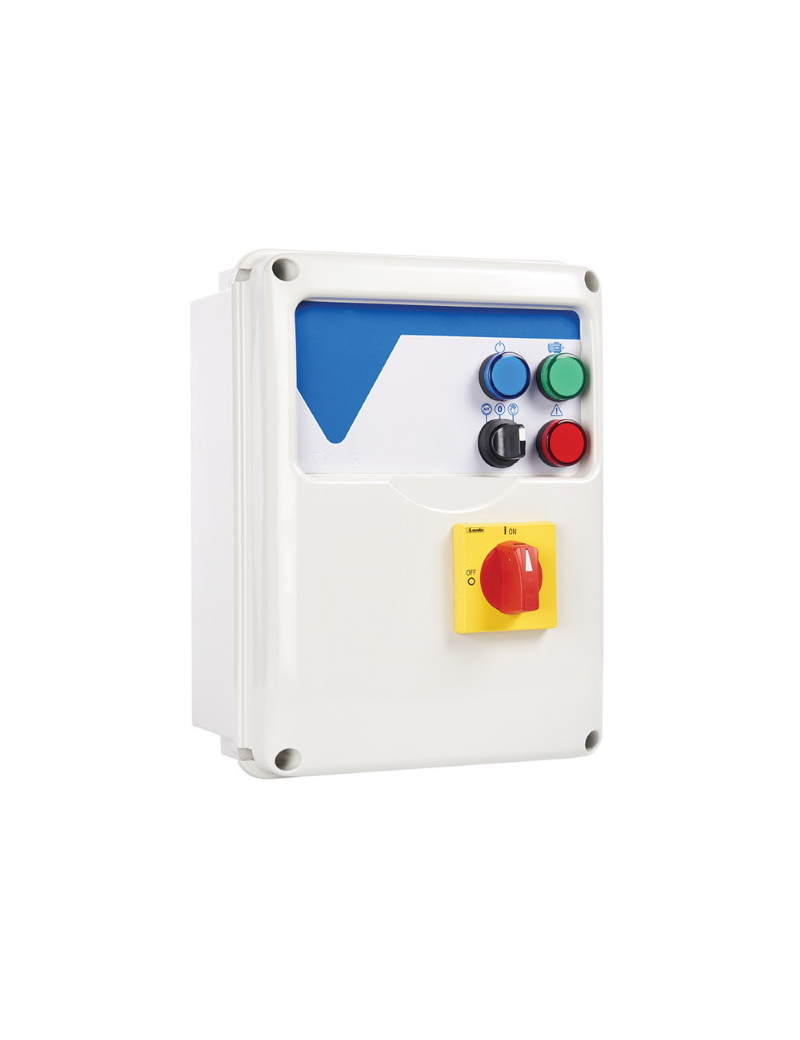

PANNELLO DI CONTROLLO ELETTROTECNICO E DI PROTEZIONE PER UN SINGOLO MOTORE

ALIMENTAZIONE A 230 VOLT, 1 FASE, AVVIAMENTO DIRETTO DA 0,75 kW - 1 HP

Il pannello elettrico è compatibile con un motore elettrico monofase da 230 volt
Avvio del motore possibile in modalità AUTOMATICA O MANUALE
- Selezionando la modalità Manuale: avvio del motore immediato
- Con il selettore a zero: nessun movimento del motore
- In modalità automatica: l'accensione del motore avviene attraverso un input esterno, come un galleggiante,pedale pressostato o un selettore e il motore si avvia alla chiusura del contatto esterno. Èdisponibile un ingresso ausiliario per il collegamento di un sistema di emergenza, pressostato,galleggiante o un pulsante di emergenza per interrompere il funzionamento del motore.In caso di anomalie che comportino un sovraccarico del motore, viene attivata una
protezione che interrompe il funzionamento del motore senza rovinarlo, da ripristinare successivamente in manuale.

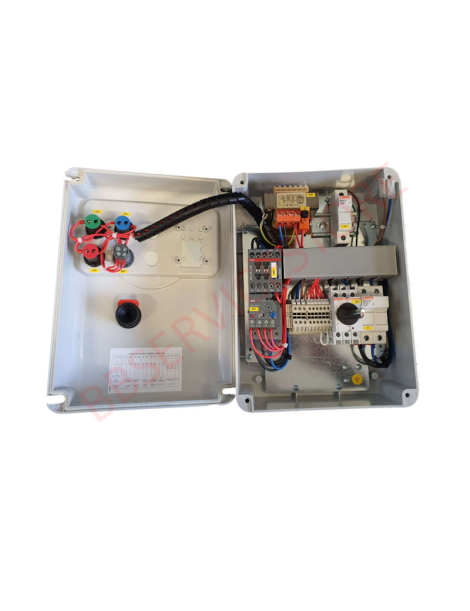

Caratteristiche Tecniche
• Alimentazione monofase 1 ~ 50/60Hz 230V±10%
• Tutti gli ingressi e i circuiti di comando alimentati a bassa tensione;
• Ingresso per avviamento normalmente aperto;
• Ingresso per segnale di minima pressione/livello normalmente aperto;
• Selettore Automatico-0-Manuale a stabilità meccanica;
• Indicatore luminescente blu di presenza rete;
• Indicatore luminescente verde di stato attivo del motore;
• Indicatore luminescente rosso di stato di allarme in caso di sovraccarico del motore;
• Contattore di linea in AC3;
• Relè termico di sovraccarico ripristinabile internamente;• Protezione ausiliari e motore con fusibili;
• Sezionatore generale a bloccaporta;
• Contenitore in ABS fino a 15Hp, metallico da 20Hp a 50Hp con grado di protezione IP55;
• Gamma di temperatura ambiente di funzionamento: -5/+40 °C;
• Condensatore non incluso ne pannello, acquistabile separatamente (si veda in fondo alla pagina)
